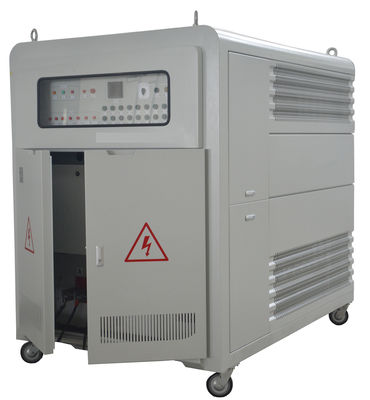

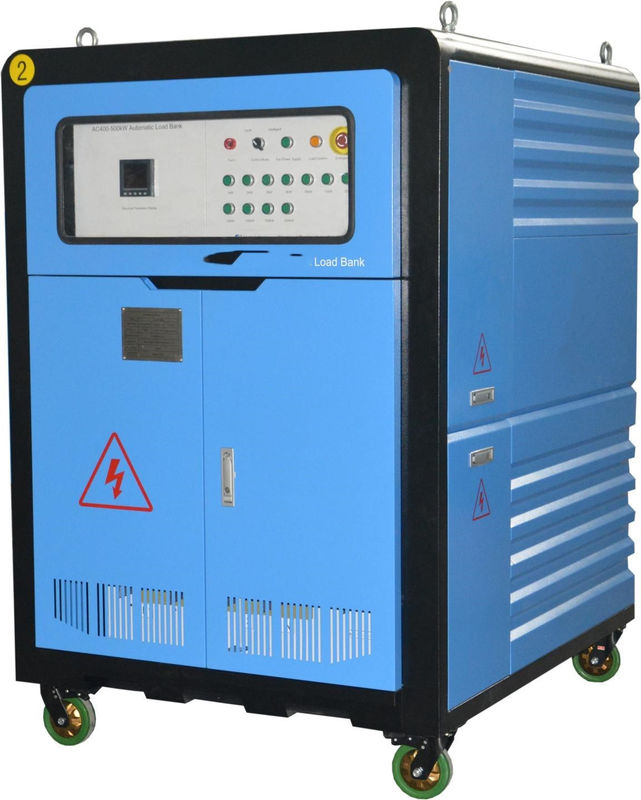

Jeneratör testi için 600KW güç dirençli yük bankası

Model

KL600

Görüntüleme doğruluğu

Sıfır seviye.5

Kontrol Gücü

Dış güç 380VAC 3 faz 4 kablo 50Hz

Kablo bağlantısı

Yük bankası girişi--busbar (star coupling "Y") Kontrol güç girişi--terminal bloğu

İletişim Arayüzü

RS232/RS485

İzolasyon

F

Çalışma Yolu

Devamlı Çalışmak

Soğutma

Zorlu hava, yatay hava alımı ve yukarıdaki egzoz soğutması

Ulaşım

Kalkış gözleri ve tekerlek tekerlekleri ile

Renk

Müşterinin gereksinimleri veya bizim tasarım olarak

Boyutları

1610*1250*1600mm L×W×H

Ağırlık

800KGS

Çevre sıcaklığı

-10°C~+50°C

Nitelikli Nemlilik

% 95

Yükseklik

≤2500m

Atmosfer Basıncı

86 ~ 106 kPa

Kontakter

Schneider

Sigorta

MIRO

PLC

Siemens

Işık düğmesi

ABB

İletişim

OMRON

Alaşım direnişi

Kingway

Veri İşleme Yazılımı

Kingway

1) 3 satırlı LED çok fonksiyonlu sayaç, üç fazın gerçek zamanlı voltajını ve akımını ve her fazın direnç gücünü, güç faktörünü, görünür gücü, frekansını ve jeneratör setinin çalışma süresini gösterebilir.

2) Kullanıcı gücü önceden ayarlayabilir ve daha sonra ana yük düğmesine basabilir.

3) Kontrol modu: kullanıcı yerel kontrol veya akıllı kontrol (PC aracılığıyla) seçebilir

4) Kontrol modu kilitlenmesi: kontrol modunu seçmek için kontrol panelinde bir düğme vardır, kullanıcı bir kontrol modunu seçerse diğer kontrol modu geçersizdir.

1) Acil durma düğmesi.

2) Aşırı yüklenme, aşırı ısıma, kısa devre durumunda, yük bankası otomatik olarak yükü kaldıracak ve alarm verecektir.

3) Fan koruması: Fanın gücü açılmadan önce yük bankası yüklenemedi.

4) Herhangi bir fanın anormal olması veya yeterli hava hacmi bulunmaması vb. durumlarında alarm ver.

5) Koruma düğmesi: Bazı koruma düğmeleri yanlış alarm veya özel gereksinimler için kapatılabilir.

1) Otomatik yükleme: Kullanıcı, otomatik yük testi yapmak için birkaç güç ve süre dönemini ayarlayabilir ve sırayla 0%→25%→50%→75%→100% veya 110% sonra →75%→50%→25%→0%.

2) Paralel olarak birkaç birimden test yapabilir.

3) Veriler kaydedilebilir, gerçek zamanlı veriler ve geçmiş verileri görüntüleyebilir.

4) Excel ve Word biçiminde ihraç edilen verileri test ederken, grafikler ve grafikler JPG biçiminde ihraç edilebilir ve hepsi basılabilir.

Meter sembolü açıklaması: Yükleme işleminde, makine gerçek zamanlı parametreleri ölçüm cihazları ile gösterebilir.

Görüntüleme cihazı işletim alanı, anahtar diyagramı şöyledir: Enstrüman üst, orta ve alt üç görüntüleme penceresi vardır, her değer ve birim sembolü verileri oluşturur.Yukarıdaki pencere 100 gösteriyor..0V, yani faz A voltajı 100V.

F1, F2 ve altta, üç pencereyi değiştirebilir ve ekran parametrelerini geri dönüştürürsünüz.
İngilizce semboller anlamı:
V: faz voltaj sembolü; Birim: V, ve K, M ile birlikte kV MeV;
V LL: iki sembol bir hat voltajını gösterir; Birim: V ve K, M ile birlikte kV MV;
A: Akım sembolü; Birim: A ve K, M'den kA, MA'ya kadar;
W: aktif güç sembolü; Birim: W ve K, M ile birlikte kW, MW;
Var: reaktif güç sembolü; birim: Var ve K, M ile birlikte kvar, Mvar;
VA: Görünen güç sembolü; Birim: VA ve K, M kombinasyonu kVA, MVA;
Hz: Frekans sembolü; Birim: Hertz;
PF: Güç faktörü sembolü;
E: enerji sembolleri; Birim: Ep (aktif güç) kWh, Eq (reaktif enerji) kVAh, Es (görünebilir güç) kVA;
3P3L: 3 fazlı 3 tel iki bileşen;
3V3A: 3 fazlı 3 tel üç eleman;
3P4L: Üç fazlı dört tel;
